On-grid ar hibridinis inverteris – kuo jie skiriasi ir kodėl hibridinė sistema „mato“ daugiau?
-
On-grid ar hibridinis inverteris?
Hibridinis inverteris nėra tik on-grid įrenginys su prijungta baterija. Jis valdo saulės elektrinę, kaupiklį, tinklą, namo apkrovas, Backup / EPS grandinę ir energijos srautus, todėl gali pirmasis parodyti anksčiau nepastebėtas elektros instaliacijos problemas.

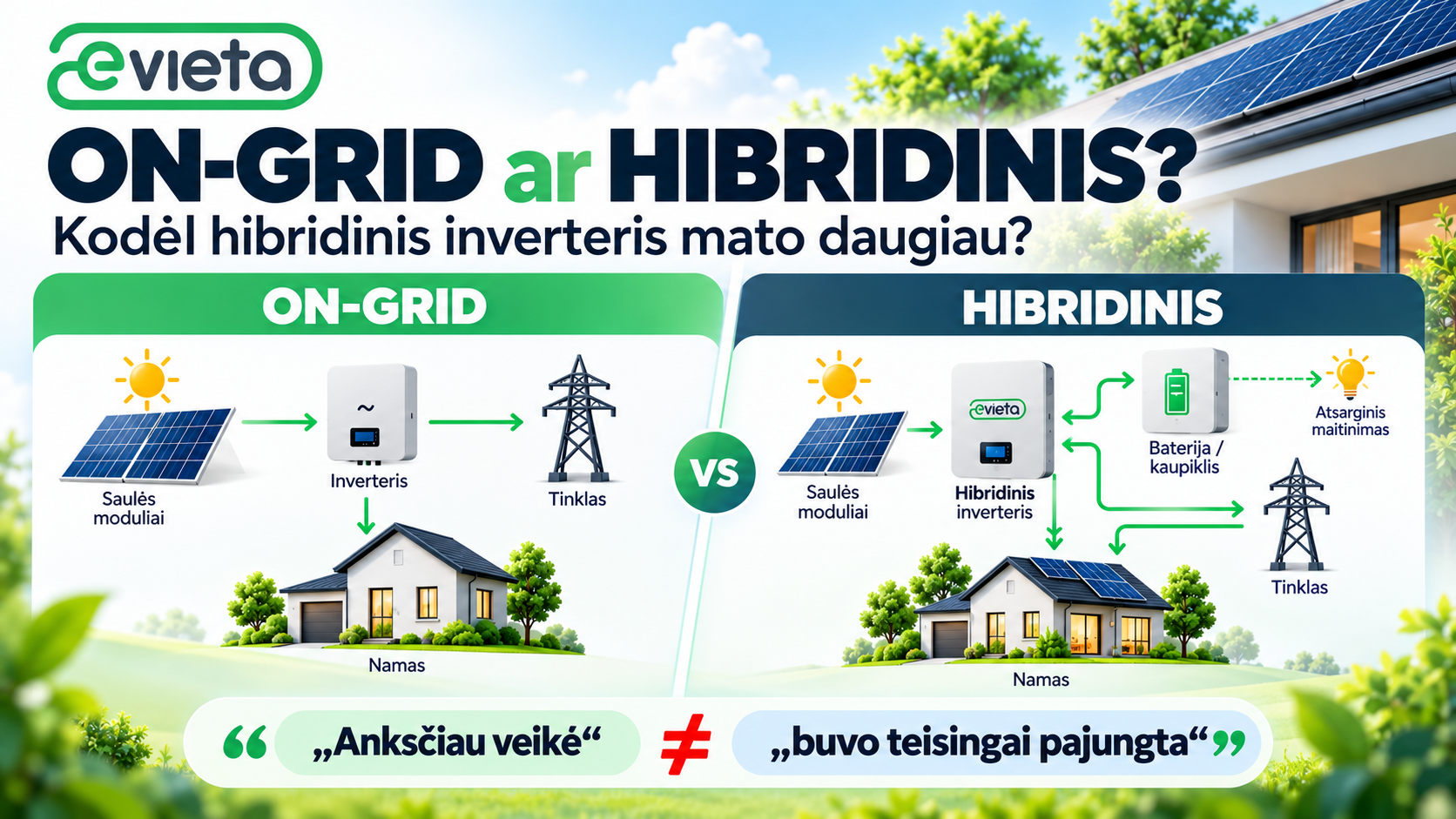

On-grid ir hibridinės energijos sistemos veikimo principų palyginimas.
On-grid ar hibridinis inverteris – kuo jie skiriasi?
Iš pirmo žvilgsnio abu įrenginiai saulės modulių gaminamą nuolatinę srovę paverčia namuose naudojama kintamąja srove. Tačiau hibridinis inverteris turi valdyti gerokai daugiau energijos šaltinių, grandinių ir darbo režimų. Dėl to jis dažnai pastebi tai, ko paprastesnė sistema arba senesnė įranga metų metus neparodė.
1. On-grid ir hibridinis inverteris nėra tas pats
On-grid inverteris daugiausia skirtas saulės modulių energiją perduoti namo vartotojams ir elektros tinklui. Hibridinis inverteris papildomai valdo bateriją, įkrovimą bei iškrovimą, energijos srautų matavimą, rezervinį maitinimą ir skirtingus sistemos režimus.
Todėl hibridinis inverteris nėra tiesiog „on-grid inverteris, prie kurio galima prijungti bateriją“. Tai visos objekto energijos valdymo sistemos centras.
Kaip veikia on-grid inverteris?
Saulė → inverteris → namo vartojimas / elektros tinklas.
- paverčia DC energiją į AC;
- stebi tinklo įtampą ir dažnį;
- turi tinklo bei įrenginio apsaugas;
- dingus tinklui paprastai išsijungia;
- nevaldo baterijos ar Backup / EPS grandinės.
Kaip veikia hibridinis inverteris?
Saulė + baterija + tinklas + apkrovos + Backup / EPS + Smart Meter / CT.
- valdo energijos gamybą, kaupimą ir vartojimą;
- komunikuoja su baterijos BMS;
- seka energijos srautus per Smart Meter arba CT;
- gali maitinti pasirinktą rezervinę grandinę;
- tikrina daugiau sistemos sąlygų ir saugos parametrų.
2. Kodėl sumontavus hibridinį inverterį kartais „atsiranda problemų“?
Dažnai jos neatsiranda montavimo dieną – nauja sistema tiesiog jas aptinka. Hibridinis inverteris turi saugiai koordinuoti tinklą, saulės modulius, bateriją, namo apkrovas ir rezervinio maitinimo grandinę. Todėl jam svarbi ne tik įtampa lizde, bet ir visa objekto elektros instaliacijos topologija.
Priklausomai nuo konkretaus modelio ir sistemos schemos, gali išryškėti:
- tinklo įtampos svyravimai ar per aukšta / per žema įtampa;
- dažnio nuokrypiai;
- netinkamai sujungti neutralas (N) ir apsauginis laidininkas (PE);
- nepakankamas arba netinkamas įžeminimas;
- netvarkingai perdarytas pagrindinis ar papildomas elektros skydas;
- bendri neutralai tarp grandinių, kuriose jie neturėtų būti bendri;
- neteisinga Smart Meter arba CT daviklių vieta, kryptis ar fazių seka;
- netinkamai atskirta arba suformuota Backup / EPS grandinė;
- netinkamai parinktos apsaugos ir kabelių skerspjūviai.
„Anksčiau veikė“ ≠ „buvo teisingai pajungta“.
3. Kodėl senesnė įranga galėjo veikti?
Paprastesnis on-grid inverteris, senas elektros įrenginys ar buitinė technika gali metų metus veikti objekte, kuriame yra elektros instaliacijos trūkumų. Tai dar nereiškia, kad instaliacija atitinka šiuolaikinės hibridinės sistemos reikalavimus.
Hibridinės sistemos užduotis yra platesnė: ji turi ne tik gaminti elektrą, bet ir saugiai įkrauti bei iškrauti bateriją, stebėti energijos kryptį, atsijungti nuo tinklo, suformuoti rezervinį maitinimą ir neleisti energijai patekti ten, kur ji neturėtų patekti. Netikslumas, kurio senas įrenginys nepastebėjo, čia gali tapti klaida arba apsauginiu atsijungimu.
Hibridinis inverteris nėra „lepesnis“.
Jis tiesiog mato daugiau.4. Ką patikrinti prieš montuojant hibridinę sistemą?
Kokybiškas projektas prasideda ne nuo inverterio pakabinimo ant sienos. Prieš montuojant reikėtų įvertinti:
- pagrindinį elektros skydą;
- įžeminimo būklę;
- N ir PE topologiją;
- apsauginius aparatus;
- tinklo įtampą ir fazių seką;
- fazių apkrovų pasiskirstymą;
- Smart Meter / CT vietą ir kryptį;
- Backup / EPS grandinės atskyrimą;
- kabelių skerspjūvius ir trasas;
- inverterio, baterijos ir BMS suderinamumą.
Svarbu: konkretūs kontrolės, apsaugos ir neutralių sujungimo reikalavimai priklauso nuo inverterio modelio, tinklo tipo ir gamintojo schemos. Sprendimas turi būti projektuojamas pagal konkretaus objekto duomenis, o ne pagal universalią schemą iš interneto.
5. Dažniausiai užduodami klausimai
Ar hibridinis inverteris dažniau genda?
Nebūtinai. Didesnis rodomų pranešimų skaičius dažnai reiškia, kad sistema stebi daugiau parametrų ir saugos sąlygų. Visada reikia vertinti konkretų klaidos kodą ir gamintojo dokumentaciją.
Kodėl inverteris rodo tinklo („Grid“) klaidą?
Priežastis gali būti įtampos ar dažnio nuokrypis, fazių seka, tinklo apsauga, instaliacijos problema arba netinkamas sistemos nustatymas. Tiksliai atsakyti galima patikrinus klaidos kodą ir išmatavus objektą.
Ar galima bateriją prijungti prie bet kurio hibridinio inverterio?
Ne. Turi sutapti baterijos įtampos diapazonas, BMS ryšio protokolas, leistina srovė ir gamintojo patvirtintas suderinamumas.
Ar Backup / EPS išėjimas maitina visą namą?
Tik tada, kai sistema taip suprojektuota ir jos galia leidžia. Dažnai formuojama atskira svarbiausių vartotojų grandinė, kurios apkrova neviršija inverterio rezervinio išėjimo galios.
