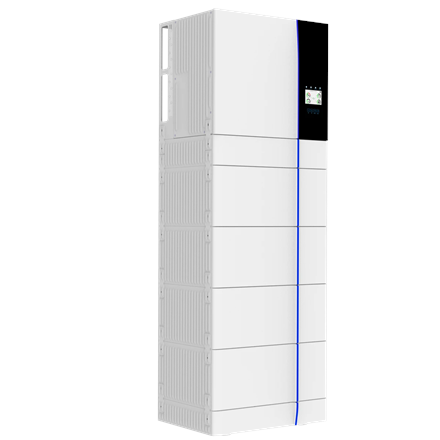

Deye GB-S10K-EU 10 kW + GB-L24 Pro 24 kWh aukštos įtampos All-in-One energijos kaupimo sistema

Deye GB-S10K-EU 10 kW + GB-L24 Pro 24 kWh All-in-One sistema – modulinė aukštos įtampos Deye GB-SL Pro energijos kaupimo sistema, kurioje viename bokšte integruojamas 10 kW trifazis hibridinis inverteris, HV baterijos moduliai, baterijos valdymo blokas ir pagrindas. Sistema skirta saulės energijos kaupimui, savos energijos vartojimo didinimui ir rezervinio maitinimo sprendimams.

Kas įeina į komplektą?

• 1 × Deye GB-S10K-EU – 10 kW trifazis hibridinis All-in-One inverterio modulis;
• 6 × GB-L-Pro-Pack4.1-2 – po 4 kWh / 102,4 V LiFePO4 baterijos modulį;
• 1 × GB-LB+BASE – GB-LB-Pro aukštos įtampos baterijų valdymo blokas / PDU ir GB-L pagrindas;
• Bendra nominali energija: 24 kWh;
• Naudinga energija: apie 21,6 kWh prie 90 % DoD.

Ką tai reiškia praktiškai?

24 kWh HV baterijos konfigūracija sudaryta iš 6 nuosekliai jungiamų 4 kWh modulių. Jos nominali įtampa yra 614,4 V, o naudinga energija prie 90 % DoD – apie 21,6 kWh. 10 kW inverterio baterijos įtampos diapazonas yra 160–700 V, todėl ši gamintojo numatyta GB-SL Pro konfigūracija naudojama kaip vieninga AIO sistema su BMS komunikacija.

Pagrindiniai techniniai parametrai

• Inverterio nominali AC / UPS galia: 10 kW
• Fazės: 3
• MPPT: 2
• Maksimali PV įėjimo galia: 13 kW
• Maksimali PV įėjimo įtampa: 1000 V
• MPPT diapazonas: 150–850 V
• Baterijos įtampos diapazonas inverteryje: 160–700 V
• Maks. baterijos įkrovimo / iškrovimo srovė inverteryje: 37 A
• Baterijos technologija: LiFePO4
• Baterijos modulio energija: 4 kWh
• Sistemos nominali baterijos įtampa: 614,4 V
• Baterijos energija: 24 kWh nominali / apie 21,6 kWh naudinga
• Rekomenduojamas DoD: 90 %
• Baterijos charge / discharge temperatūra: −20…+55 °C
• Baterijos komunikacija: CAN2.0 / RS485
• Apsaugos klasė: IP65
• Ciklų skaičius: ≥6000 (25 ±2 °C, 0,5C / 0,5C, 70 % EOL)
• Matmenys: apie 540 × 385 × 1980 mm
• Svoris: apie 293 kg
• Montavimas: grindinis

Garantija ir plėtra

GB-L Pro baterijų sistemai gamintojas nurodo 10 metų garantiją pagal garantijos sąlygas. GB-S inverterio brošiūroje nurodoma 5 metų gamintojo garantija. Sistema yra modulinė – viename bokšte Deye numato 2–6 baterijų modulius, tačiau šioje prekėje pateikiama konkreti 6 modulių / 24 kWh komplektacija.

Evieta gali įvertinti esamą arba planuojamą sistemą ir parinkti tinkamą komplektaciją pagal objekto apkrovas, saulės modulių grandines, elektros įvadą ir rezervinio maitinimo poreikį.

Komplektacija, suderinamumas, montavimo vieta, kabelių skerspjūviai, apsaugos ir pristatymo terminas tikslinami pagal konkretų objektą ir užsakymo metu.
