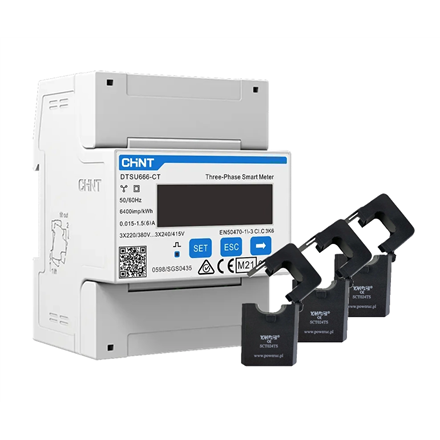

Deye DTSU666-CT trifazis energijos skaitiklis su srovės transformatoriais (RS485)
Lizingo skaičiuoklės- artea
Deye DTSU666-CT – trifazis energijos skaitiklis su išoriniais srovės transformatoriais, LCD ekranu ir RS485 / Modbus-RTU ryšiu. Skirtas energijos srautų matavimui bei suderinamų Deye inverterių zero-export ir energijos valdymo funkcijoms.
-
Deye DTSU666-CT – trifazis energijos skaitiklis su išoriniais srovės transformatoriais, skirtas tiksliai stebėti elektros tinklo parametrus ir energijos srautus. Skaitiklis montuojamas ant DIN bėgelio ir su suderinamu Deye inverteriu komunikuoja per RS485 / Modbus-RTU.
3 fazės · CT matavimas · RS485 / Modbus-RTU · LCDLaidinis energijos matavimo sprendimas Deye inverterių sistemoms, kai reikia stebėti importuojamą ir eksportuojamą energiją bei valdyti energijos srautus.
Kam naudojamas Deye DTSU666-CT?
Skaitiklis naudojamas kartu su suderinamais Deye inverteriais tinklo energijos srautams matuoti. Priklausomai nuo inverterio modelio ir sistemos konfigūracijos, jis gali būti naudojamas:
- elektros energijos importui ir eksportui matuoti;
- saulės elektrinės energijos srautams stebėti;
- zero-export arba eksporto ribojimo funkcijai;
- aktyviajai ir reaktyviajai galiai stebėti;
- tinklo įtampai, srovei, dažniui ir galios koeficientui matuoti;
- Deye inverterio energijos valdymo funkcijoms.
Pagrindiniai techniniai duomenys
- Tinklo tipas: trifazis
- Matavimo principas: išoriniai srovės transformatoriai (CT)
- Ryšys: RS485
- Ryšio protokolas: Modbus-RTU
- Ekranas: LCD
- Montavimas: DIN35 bėgelis
- Nominali tinklo įtampos klasė: 3 × 220/380 V – 3 × 240/415 V
- Matavimai: įtampa, srovė, aktyvioji ir reaktyvioji galia, dažnis, galios koeficientas, importuojama ir eksportuojama energija
- Apsaugos klasė: IP20
- Skaitiklio matmenys: apie 72 × 100 × 65 mm
Kodėl naudojami srovės transformatoriai?
Srovės transformatoriai leidžia matuoti didesnes tinklo sroves nepraleidžiant visos objekto apkrovos tiesiogiai per patį skaitiklį. CT montuojami ant atitinkamų fazių laidininkų, todėl svarbu laikytis teisingos jų krypties ir prijungimo schemos.
Svarbu.Srovės transformatorių santykis, montavimo kryptis, Modbus adresas ir skaitiklio nustatymai turi būti parinkti pagal konkretaus Deye inverterio schemą. Prieš montuojant rekomenduojama patikrinti inverterio instrukciją ir realiai pateikiamo komplekto CT parametrus.
Deye DTSU666-CT ir zero-export funkcija
Suderinamoje Deye sistemoje DTSU666-CT gali perduoti inverteriui informaciją apie momentinį energijos srautą tarp objekto ir elektros tinklo. Pagal šiuos duomenis inverteris gali reguliuoti savo galią ir, kai konkreti sistema tai palaiko, riboti energijos eksportą į tinklą.
DTSU666-CT ar SUN-SMART-CT01?
DTSU666-CT yra klasikinis laidinis energijos skaitiklis, naudojantis RS485 komunikaciją. Deye SUN-SMART-CT01 priklauso naujesnei Deye išmaniosios energijos valdymo sistemai ir gali palaikyti tiek RS485, tiek LoRa ryšį.
Jeigu tarp elektros skydo ir inverterio galima nutiesti komunikacinį kabelį, DTSU666-CT yra paprastas ir patikimas sprendimas. Jei reikalingas belaidis ryšys, gali būti tinkamesnis SUN-SMART-CT01 kartu su SUN-SMART-TX01 moduliu.
Reikia pagalbos parenkant skaitiklį?Evieta gali patikrinti konkretų Deye inverterio modelį ir parinkti tinkamą energijos skaitiklį, srovės transformatorius bei komunikacijos sprendimą pagal objekto elektros schemą.
Skaitiklio suderinamumas, CT parametrai, jų montavimo kryptis, Modbus nustatymai ir komplektacija tikslinami pagal konkretų inverterio modelį ir realiai tiekiamo produkto versiją.
